サンドイッチ型複合床版（合成床版）

こんな課題はありませんか？

優れた耐久性、他に類を見ない施工性を持つサンドイッチ型複合床版が、厳しい条件での床版取替えに貢献します。

OUTLINE

サンドイッチ型複合床版は、上下鋼板と形鋼からなる鋼殻パネルに高流動コンクリートを中詰めすることで完成する、革新的な高強度鋼・コンクリート複合床版です。

この鋼殻パネル構造は、非常に高い剛性を持ち、大きな支間や張出し長への対応を可能にします。部材の高強度化と長支間対応により桁本数の削減につながるため、橋梁全体での経済性を追求できる合理的なソリューションとして、さまざまなプロジェクトで採用されています。

Features / benefits

上下鋼板と形鋼が一体となった高剛性な複合構造により、輪荷重に対して十分な強度を発揮。中詰めコンクリートとの相乗効果で、高い疲労耐久性を実現します。

鋼殻パネル上を使用して架設できるため、大河川、高橋脚、谷地形などの厳しい架設条件下においても、仮設橋の設置なしに安全かつ迅速な施工を可能にします。

上鋼板が中詰めコンクリートを覆う構造により、雨水や塩害の浸入を効果的に防ぎます。これにより、床版の長寿命化とメンテナンスサイクルの長期化に貢献します。

高強度・高剛性によって長支間や大きな張出し長に対応できるため、主桁の数を減らすことが可能となり、橋梁全体の構造の合理化と経済性の向上を実現します。

Uses and applications

Deck replacement work

損傷したRC床版の取替えに伴い、「上・下部工の大規模補強」や「歩道橋の新規建設」をせずに、既設の構造物を活かして幅員を広げることが可能となります。

flow

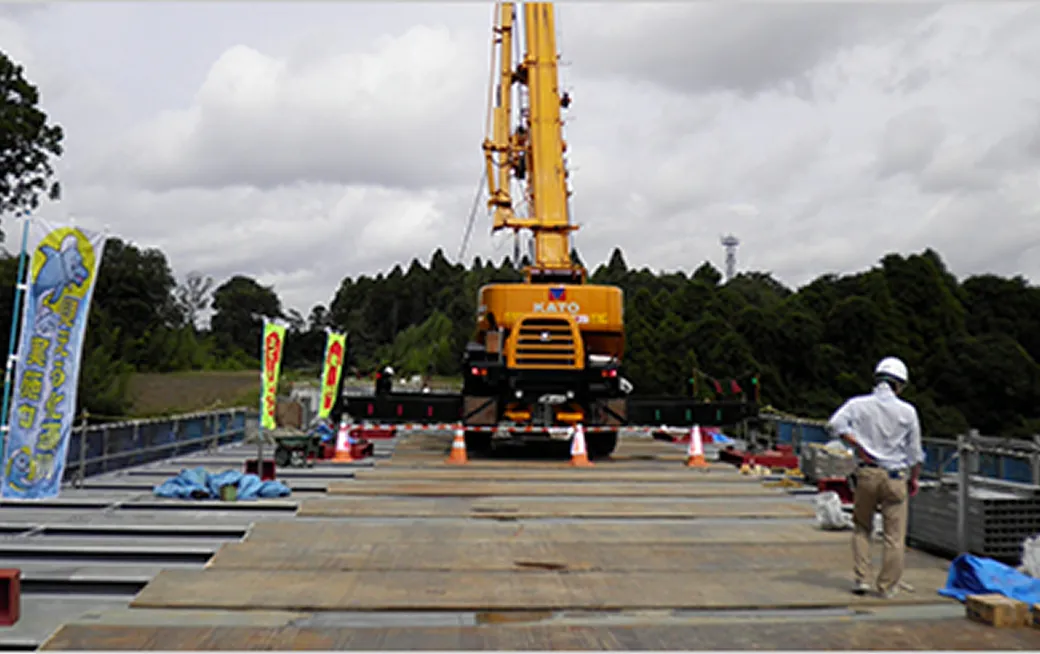

床版を半面ずつ施工できるため、全面通行止めをせずに施工が可能です。また、中詰めコンクリート充填前の鋼殻パネル上をクレーンが走行することができ、優れた施工性を発揮します。

※条件により、補強を要する場合があります。
