FRPバルササンドイッチ床版（歩道・鉄道ホーム等の床版）

こんな課題はありませんか？

軽量で高耐久なハイブリッド構造のFRPバルササンドイッチ床版が、現場の施工負荷軽減や既設構造物の補強などの課題を解決します。

OUTLINE

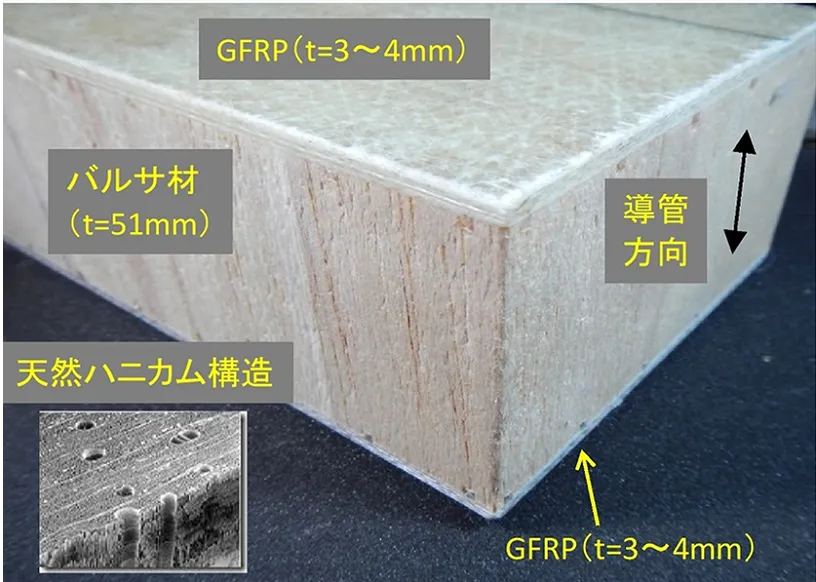

FRPバルササンドイッチ床版は、軽量で高耐久な木材であるバルサ材の上下を、ガラス繊維強化プラスチック（GFRP）で挟み込んだハイブリッド構造の軽量床版パネルです。コア材であるバルサ材は天然ハニカム構造を有し、優れたせん断・圧縮引張強度、耐水性、耐火性、耐熱性を発揮します。

また、曲げ載荷試験など各種試験において、歩道橋床版として必要な強度の15倍を超える性能を有することを確認しています。

床版支間に応じて、短支間タイプ（パネル厚58mm、約27kg/m2）と長支間タイプ（パネル厚92mm、約30kg/m2）の2種類の標準断面を用意しています。

Features / benefits

非常に軽量であるため、重機を使わず人力での運搬・施工が可能です。これにより、現場作業の効率化とコスト削減に貢献します。

軽量性であるため既設構造物への負担が大幅に軽減されます。そのため、既設橋梁に大規模な補強などを施さずに架設できる場面が多くなります。

バルサ材とGFRPのハイブリッド構造により、耐水性、耐化学性、耐火性、耐熱性に優れ、高い耐久性を長期にわたって維持します。

パネル表面にすべり止めパターンを付けるノンスリップ加工を施すことで舗装を省略できます。また、床版表面の色彩を自由に選べるため、景観性を向上できます。

Uses and applications

歩道橋・鉄道ホーム

歩道橋や鉄道ホームなどの床版パネル材。
重機不要・人力による山間地施工

軽量化と人力施工が求められる、重機が入ることができない構造物内、山間部や資材搬入に制約がある場所での床版パネルの新設・架け替え。
老朽化構造物の死荷重軽減・更新

既設構造物への負担を極力抑えたい、老朽化した構造物の床版パネル取替工事。
軽量化を活かした歩道拡幅工事

既設橋梁の幅員を広げ、通行の円滑化を図りたい拡幅工事。
