TUFセグメント®（シールドトンネル用セグメント）
こんな課題はありませんか？
- 軟弱地盤や高水圧、高荷重などの厳しい地質条件下で、安全性の高いトンネルを構築したい。
- トンネル壁の薄肉化を図り、トンネル内空を最大限に有効活用したい。
- 高い強度と耐久性を確保しつつ、経済性と長寿命化を両立させたい。
このような課題に対し、桁高を抑えて、強度・耐久性を両立するTUFセグメント®をご提案します。
製品概要
OUTLINE
TUFセグメント®は、高い強度と耐久性を両立させた合成セグメントの一種です。鋼とコンクリートの合成構造を採用することで、耐力を大幅に高め、高荷重や軟弱悪地盤などの厳しい現場条件に対応します。高い耐力とセグメントの薄肉化を同時に実現する製品です。
特長・メリット
Features / benefits
高い耐力とじん性

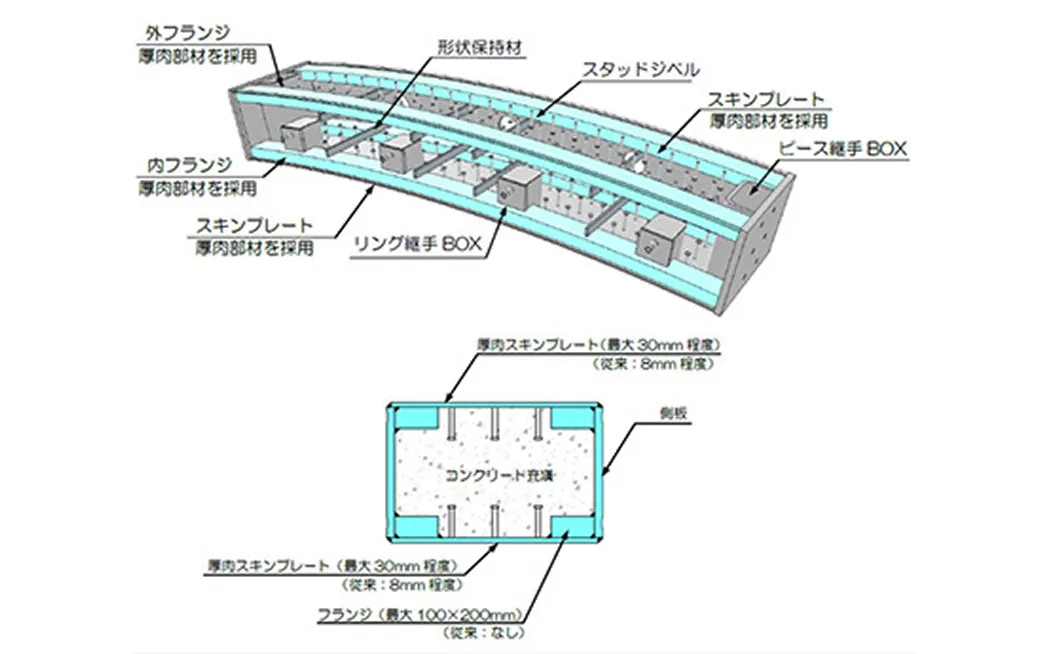

セグメント断面内部に鋼材が豊富に配置されている構造により、高い耐力とじん性（破壊に対する抵抗力）を発揮できます。
内部空間の確保（桁高抑制）
スキンプレートやフランジに厚肉鋼材を採用することで、セグメントの桁高を低く抑え、トンネル内の内部空間の確保に貢献します。
長期的な耐久性・止水性の確保
構造物の全面が鋼材で覆われているため、コンクリートのひび割れに起因する漏水を防ぎ、長期的な耐久性・止水性を確保できます。
用途・活用シーン
Uses and applications
大深度・高荷重のシールドトンネル。
軟弱地盤や高水圧が想定されるなど、地質条件が特に悪いとされた現場。
トンネル内の有効断面を確保することが優先される地下鉄や道路トンネル。
関連製品・工法
products
六面鋼殻合成セグメント
多様な断面形状に設計できる鋼とコンクリートの合成構造セグメントです。設計の柔軟性が特徴で、多様な現場で施工に適用できます。優れた強度を持ちながら、従来のRCセグメントに比べて薄肉化、軽量化を実現。施工効率向上とコスト削減に貢献します。
鋼製セグメント
鋼材を組み合わせて製作するセグメントです。形状自由度が高く、さまざまな条件に適用できます。鋼板を溶接して組み立てるため、水密性に優れています。施工後の加工も容易であり、地中での切り開き部や横連絡坑部などの特殊な用途にも対応可能です。
